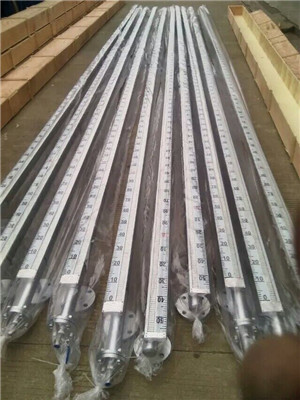

反應釜用液位計產品概述
磁翻板液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準T21584-95研制生產的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。

反應釜用液位計技術參數
1、測量范圍：300~12500mm
2、精確度：指示±10mm
3、測量原理：浮力原理、磁耦合傳感技術
4、測量介質：各種液體及腐蝕、易燃易爆液體介質
5、輸出形式：現場顯示、報警、變送器輸出
6、工作壓力：≤6.3Mpa
7、介質溫度：≤450℃
8、介質密度：≥0.45g/cm3
9、介質粘度：≤0.15pa·s
10、防爆等級：Exd Ⅱ BT6.ExiacT6
11、防護等級：IP66
12、材質：各種*號不銹鋼、PVC等
13、連接方式：法蘭DN20、DN25（松套）
14、安裝方式：側裝、頂裝

反應釜用液位計應用須知

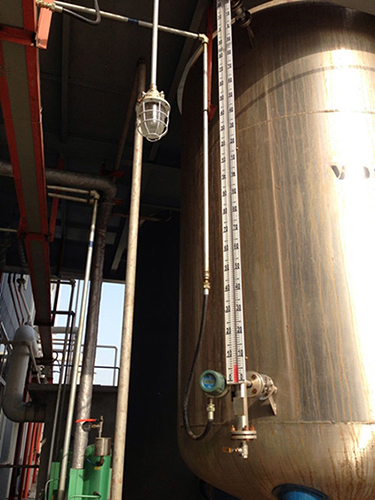

l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

反應釜用液位計型譜

KM-UHZ	磁翻板液位計
	代碼	安裝方式
	2	側裝式
	3	頂裝式
		代碼	主體材質
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代碼	公稱壓力
			1	0.6Mpa(僅適用于主體材質為ABS時)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代碼	輸出形式
				1	基本型（現場顯示）
				2	帶上、下限開關輸出
				3	帶電遠傳（0~10mA輸出，220V，AC）
				4	帶電遠傳（4~20mA輸出，24V，AC）
				5	帶本案防爆型遠傳（4~20mA輸出，24V，AC）
					安裝間距（測量范圍）
					L1	安裝深度（頂裝式）（0~4000mm任選）
						介質密度g/cm³


反應釜用液位計結構及原理
1、基本型:
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

反應釜用液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5、耐腐蝕性能強，適用于大多數腐蝕性液體。
