超聲波液位計說明書
發布時間：2021-03-21 08:13:03??點擊次數：4236次
1、概述
衷心感謝您選購本公司超聲波液位計！
本儀器包含多項自研的**技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。
本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
超聲波液位計具有如下特點：
1.穩定可靠
我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。
2.**技術
**的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3.精度高
我公司擁有的聲波智能**技術，使超聲波液位計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。
4.故障率低、易安裝、易維護
本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5.多種防護
儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

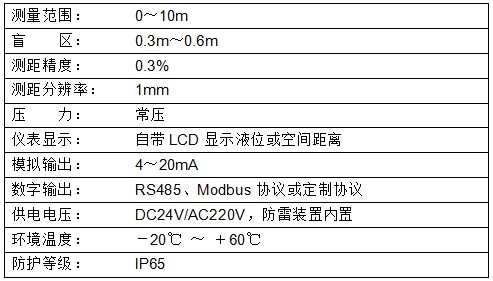

2、技術指標及選型代碼
3、儀器安裝

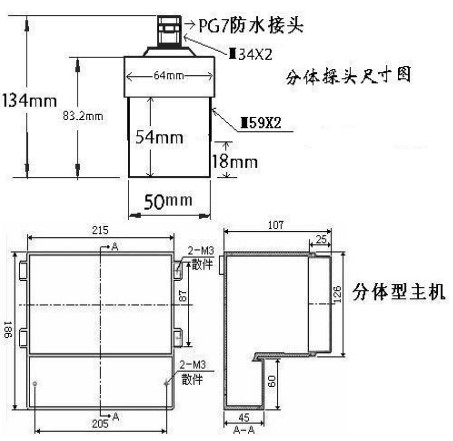

3.1儀表尺寸圖如下：
注：儀表尺寸會根據型號的不同而有所改變，若有不同會預先告知。
3.2 儀表安裝方式
支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。
法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。
3.3 儀表安裝原則
1）換能器發射面到*低液位的距離，應小于選購儀表的量程。
2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。
3）換能器的發射面應該與液體表面保持平行。
4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。
6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
3.4 安裝注意事項
1）儀表外殼*好與大地可靠相連。
2）電線、電纜保護管，要注意防止積水過多。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，*好在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，*好在液位儀周圍加設防高、低溫裝置。
3.5 儀表接線
針擰開后蓋即可看見儀表的接線板，如下圖所示：
接線柱說明：
額定電壓：DC24V，4～20mA電流輸出， XPS02：+接BA-2二芯專用電纜紅線跟黑線，－接BA-2二芯專用電纜屏蔽線。

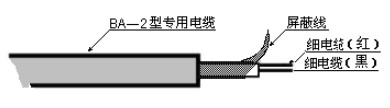

BA-2二芯專用電纜說明：
注意：
1）BA－2專用電纜的長度應（分體機專用）≤50米
2）超聲波液位計到控制室的距離應≤1200米
3）給DC24V電源上電前后，請仔細檢查電源的*性，注意不要接反。
4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓不低于21V。
5）4～20mA輸出線的*大負載應小于500歐姆。
4、儀表調試說明
儀表出廠時各項指標經過嚴格測試，用戶只需在現場進行簡單設置即可滿足現場測量條件。
4.1儀表界面顯示說明：
1）儀表上電后，液晶顯示軟件版本。
2）初始化儀表的各項參數。
3）換能器（探頭）的頻率。
4）儀表的量程表示儀表盲區為0.5米，量程為3米，察看儀表安裝是否符合要求。
5）搜索液位中PW和ZY數字快速變化 。
6）當搜索到液位后，液晶顯示如圖，表示液位為2.15m。
4.2鍵盤說明：
鍵盤由4個鍵組成，按擊按鍵，儀表進入?yún)?shù)設置狀態。鍵盤介紹如下：
【Mode】：模式鍵。在儀表正常工作時，按點擊該鍵可進入?yún)?shù)設置菜單；在菜單中，按點擊該鍵，則可退出本級菜單，退回到上一級菜單。
【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。
【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用。
【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。
輸入?yún)?shù)時，閃動的數字為當前可更改的數字。按擊▲/▼鍵閃動的數字會增/減，按擊OK鍵閃動光標會移到下一數字上。當閃動光標在*后一個數字上時，按擊OK鍵，閃動的光標會跳到*一個數字上去。
4.3菜單說明

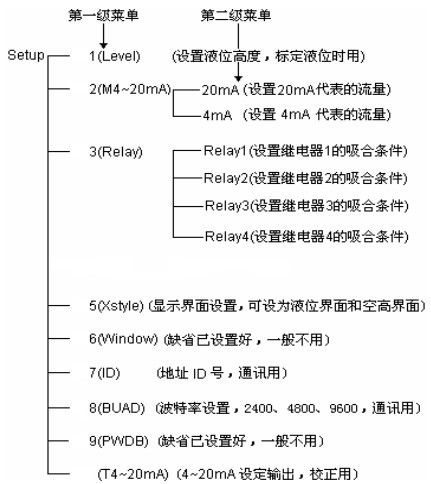

菜單結構如下，共分二級菜單，按擊【OK】鍵進入下級菜單，按擊【Mode】鍵返回上級菜單
4.4 參數的設置
4.4.1儀表標定的步驟
1）儀表上電，儀表進入測量，液晶顯示液位數值，如右圖，而實測液位為3.320m，下面介紹標定方法。
2）按按擊Mode鍵，儀表即可進入?yún)?shù)設置菜單，*先進入的就是P01(Level)液位標定菜單。
3）按擊OK鍵，進入液位標定輸入界面，輸入實測液位數值3.320m，如右圖，設好后按擊Mode鍵退回Level菜單。
4）再按擊Mode鍵顯示如右圖所示，點Mode鍵回到參數設置菜單，按擊OK鍵退出參數設置菜單。
5）儀表顯示實測液位，此后儀表的讀數將正確反映現場實際液位。
4.4.2 參數4～20mA設置
1）在儀表正常工作時按擊Mode鍵進入?yún)?shù)設置菜單后按擊▼鍵選擇P02(4～20mA)設置菜單，如右圖。
2） 20mA設置
a） 按擊OK鍵，進入20mA參數設置菜單，液晶顯示如右圖。
b） 按擊OK鍵，進入20mA數值輸入界面，輸入數值，如右圖，表示液位到5m時輸出20mA，設好后按擊Mode鍵退出。
3） 4mA設置
在20mA參數設置菜單按擊▼鍵進入4mA參數設置菜單，按擊OK鍵進入設置，方法同上。
4.4.3 繼電器參數設置
1） 在儀表正常工作時按擊Mode鍵進入?yún)?shù)設置菜單后按擊▼鍵選擇到P03(Relay)繼電器設置菜單，如右圖所示。
2） 按擊OK鍵，進入繼電器1設置菜單，如右圖所示。
3） 按擊▼鍵可選擇其它繼電器，點OK鍵進入繼電器1設置界面，如右圖，界面中的公式表示繼電器1
在液位大于4m并且小于8m時閉合。界面里的 < 和 >符號位置可以選擇“<” 和“ >”兩種符號，&符號位置可以選擇“&”、“|”、“N”、“∧”四種符號。更改時按擊OK鍵使所需修改符號閃動，按擊▲鍵或▼鍵選擇所需符號，數字修改同前。
符號含義：
<：小于符號
>：大于符號
&：與，表示兩個條件都需滿足；
| ：或，表示滿足兩個條件之一即可；
N：只有前一個條件，后一個不顯示；
∧：前一條件為繼電器吸合條件（一般用于開泵），后一條件為繼電器打開條件（一般用于停泵），主要用于排水井和進水井控制。
4）若將繼電器設置如右圖，表示繼電器在液位小于1m時閉合，若將“<” 符號更改為“ >”符號，則表示繼電器在液位大于1m時閉合。
若將繼電器設置如右圖，表示繼電器在液位小于1m或者大于9m時閉合。
5）還有一種邏輯比較復雜，例如排水井，當水位漲到8m時需開泵排水，將水排到2m時停泵，此邏輯設置如下：>08.00∧<02.00，如右圖。此時即表示水位大于8m開泵，水位小于2m停泵。
若是進水井，例如當水位降到1m時需開泵進水，水位進到6m時停泵，此邏輯設置如下：<01.00∧>06.00，如右圖。
6）設置好繼電器1參數后點Mode鍵退回Relay繼電器設置菜單，按擊▼鍵選擇需要設置的其他繼電器：例如右圖，表示設置繼電器2。按擊OK鍵進入設置，方法同上。
4.4.4 換能器高度設置
P04(TH)菜單在已用Level菜單設置好液位情況下不用設置，可以參看此時的換能器高度。
4.4.5 顯示模式設置
P05(Xstyle)菜單可以設置顯示模式，其中
1、Level選項在液晶上顯示液位和繼電器狀態。
2、AirH選項在液晶上顯示空間距離和溫度。
3、LevelT選項在液晶上顯示液位和溫度，按擊OK鍵選擇。
4.4.6 Window菜單
P06(Window)菜單出廠時已設置好，一般不用更改。
4.4.7 地址ID號設置
P07(ID)菜單通訊時用，特別是多機通訊時，缺省為01。
4.4.8 波特率設置
P08(BUAD)菜單通訊用，有2400、4800、9600三種選擇，點OK鍵確認，缺省4800。
4.4.9 PWDB設置
P09(PWDB)菜單出廠時已設置好，一般不用更改。
4.4.10 4～20mA設定輸出
P10(T4~20mA)菜單按擊OK鍵進入后所顯示數值即為輸出電流值，可用▲鍵或▼鍵選擇不同電流輸出，可作為現場驗證或和控制室電流輸入設備相互校正用。
5、設備清單

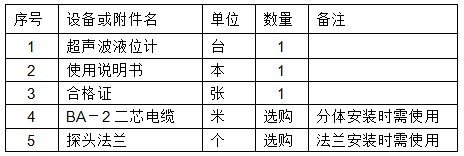

5.1生產廠家提供的設備以及附件
