氮氣罐液位計如何零點調校
發布時間：2021-08-01 00:40:18??點擊次數：2723次
這些裝置由工廠標定。在安裝后，建議立即對表壓和氮氣罐液位計進行零點調校，以消除由于安裝位置或靜壓效應造成的誤差。零點調校可使用現場手持通訊器或組態按鈕進行。
1. 選擇調校程序。
a. 模擬零點調校 - 把模擬輸出設置為 4 mA。
又稱 " 重設量程 "，它把范圍下限值 (LRV) 設置為等于實測壓力。
顯示屏和數字 HART 輸出保持不變。
b. 數字零點調校 - 重新標定傳感器零點。
LRV 不受影響。壓力值將為零（在顯示屏上和 HART 輸出中）。4 mA點可能不為零。
這要求工廠標定的零壓力值在量程上限 3% [0 ± 3% x 量程上限] 的范圍內。
示例
量程上限 = 250 inH2O
施加的零壓力值 = +0.03 x 250 inH2O = +7.5 inH2O （與工廠設置值比較），超出此范圍的值將被氮氣罐液位計拒絕
2 使用組態按鈕進行調校

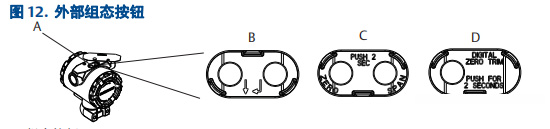

使用位于頂部銘*下、三組可能的外部組態按鈕中某一組進行零點調校。為了操作組態按鈕，需要松開螺釘，滑動變送器頂部的銘*。參照圖 10 來確認功能。
A. 組態按鈕
B. LOI
C. 模擬零點和量程
D. 數字零點
可通過以下步驟進行零點調校：
使用 LOI 進行調校 （選項 M4）
1. 設置變送器壓力。
2. 請參閱* 13 頁上的圖 10 以了解操作菜單。
a. 選擇 Rerange （重設量程），以進行模擬零點調校。
b. 選擇 Zero Trim （零點調校），以進行數字零點調校。
利用模擬零點和量程進行調校 （選項 D4 或 2090F 和 2090P 標準）
1. 設置變送器壓力。
2. 按住 Zero （調零）按鈕兩秒，以進行模擬零點調校。
利用數字零點進行調校 （選項 DZ）
1. 設置變送器壓力。
2. 按住 Zero （調零）按鈕兩秒，以進行數字零點調校。
|
