氮?dú)夤抟何挥?jì)量表怎么看
發布時間：2021-08-01 00:41:40??點擊次數：2616次
在化工生產過程中，經常遇到兩種不同的液體介質裝在同一個容器內。很多工廠還在使用*原始、*粗野的測量辦法來實現兩種不同液體介質的測量，比如用玻璃管液位計測量，用的時間久了各種弊端就會展現出來。
如：無法遠程查看液位、污垢附著在玻璃管上面等。
**，凱銘儀表就教大家如何用氮?dú)夤抟何挥?jì)量表實現界面的測量。
實現界面的測量有下面三項先決條件：
1.兩種介質不混溶。
2.所測介質密度無變化。
3.所測介質液面波動不大。
我們來舉例說明吧：
當容器內全部是油的時候，無需考慮水的壓力。
如上圖：
水的密度為1.0，油的密度為0.5，變送器的硅油密度為0.93，測量范圍5m，求油面在5m時變送器的差壓值。
根據公式：△P=H-L
△P=ρ油×g×h-ρ硅×g×h =0.5×9.8×5-0.93×9.8×5=-21.07kPa

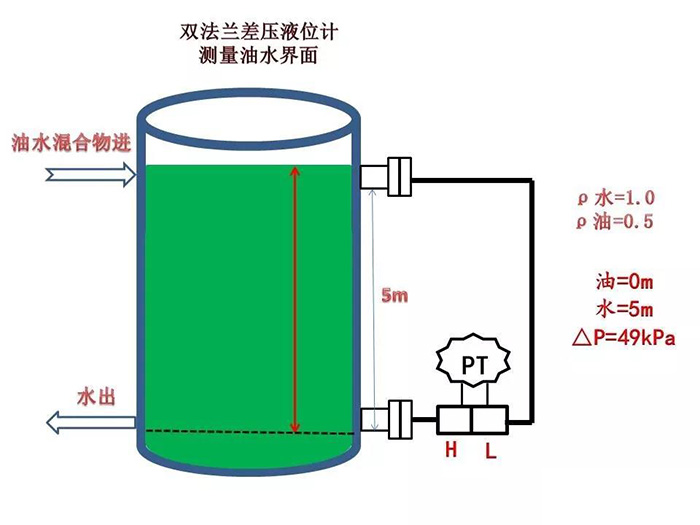

當容器內全部是水的時候，無需考慮油的壓力。
如上圖：
水的密度為1.0，油的密度為0.5，變送器的硅油密度為0.93，測量范圍5m，求水面在5m時變送器的差壓值。
根據公式：△P=H-L
△P=ρ水×g×h-ρ硅×g×h =1×9.8×5-0.93×9.8×5=3.43kPa
1.實現界面測量時應以油（或者水）滿液位時為量程下限。
以油滿時為下限時，以水滿為上限；
以水滿時為下限時，以油滿為上限。
2.有些氮?dú)夤抟何挥?jì)量表無法逆向輸出信號，應在控制系統內用邏輯設置逆向信號。
3.所測液位需高于或等于上取壓口
4.建議以油滿時為零點，以水滿時為量程上限，以實現氮?dú)夤抟何挥?jì)量表信號正向輸出
